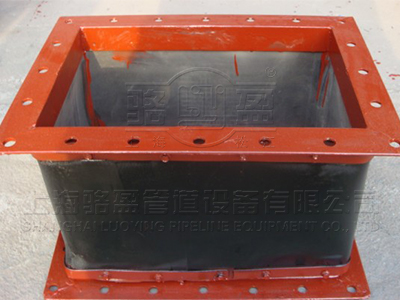

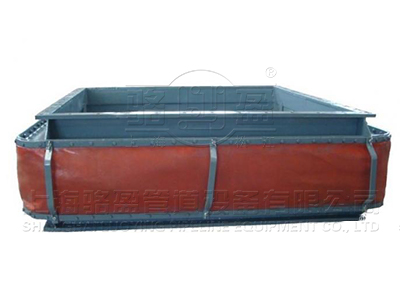

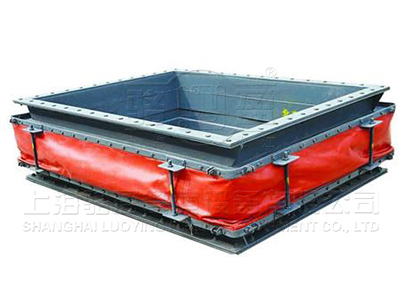

XB矩形風道纖維織物補償器是由橡膠和纖維織物復合材料、鋼置法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減振、降噪、密封、耐介質，便于位移和安裝。是環境保護領域中為理想的減震、降噪、消除煙塵的管道件。
風道補償器用于火力發電廠、石化工業、排煙脫硫裝置、冶金系統、核發電廠、水泥工業等。用在鍋爐、燃?xì)廨啓C(jī)排氣系統等。特點有：
1、結構合理，彈性好，熱脹冷縮范圍大，對管道支架的反作用力小，兩端配用金屬短管和法蘭與風機和風管相連，能補償風管運行的熱膨脹，也可以補償多項位移。由于橡膠和織物有較好的柔韌性，況且都具有良好的吸聲，隔震功能，能有效減少鍋爐，風機，氣流在運動中產生的噪聲和震動傳遞。由于主材料為橡膠或編制物，無反推力，本身重量輕，無需管道支座，能較少大量的材料和勞動。
2、吸震降噪，隔熱隔塵，有利~，簡化支架結構。
3、能偏圍位移，可防止連接的支架或設備基礎下沉引起的損害，能適就管道安裝的偏心誤差，方便安裝與維修。
4、耐磨，耐熱，耐老化，耐腐蝕，使用壽命長。
5、阻力小，重量輕，不積灰。
6、耐介質溫度范圍：-40—300度。
|
矩形產品規格 Specification of Rectangular |
管道外徑 External Diameter of Pipe |
A | B | 11 | K | C1 | C2 | t | t1 | t2 | t3 | 11 | k | n1 | n2 | c1/c2 | d |
螺栓孔數 No.of bolts n |
| 700×500 | 700×500 | 702 | 502 | 792 | 592 | 760 | 560 | 95 | 95 | 95 | 90 | 570 | 3 | 4 | 29/29 | 14 | 28 | |
| 700×700 | 700×700 | 702 | 792 | 760 | 95 | 570 | 6 | 32 | ||||||||||
| 700×800 | 700×800 | 802 | 814 | 914 | 774 | 874 | 112 | 110 | 109 | 110 | 550 | 654 | 5 | 6 | 36/36 | 18 | 30 | |
| 800×800 | 800×800 | 802 | 914 | 914 | 874 | 874 | 110 | 109 | 654 | 654 | 6 | 6 | 32 | |||||
| 800×1200 | 800×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 38 | |||||||||
| 800×1600 | 800×1600 | 1602 | 1714 | 1674 | 119 | 123 | 1428 | 12 | 44 | |||||||||
| 900×400 | 900×400 | 902 | 402 | 992 | 492 | 960 | 60 | 96 | 96 | 92 | 92 | 768 | 276 | 8 | 3 | 29/29 | 14 | 30 |
| 900×700 | 900×700 | 702 | 814 | 974 | 774 | 124 | 121 | 110 | 112 | 726 | 550 | 6 | 5 | 36/36 | 18 | 30 | ||
| 900×1200 | 900×1200 | 1202 | 1314 | 1274 | 110 | 11 | 1044 | 9 | 38 | |||||||||
| 1000×600 | 1000×600 | 1002 | 602 | 1114 | 714 | 1074 | 674 | 117 | 120 | 112 | 113 | 840 | 448 | 7 | 4 | 30 | ||
| 1000×700 | 1000×700 | 702 | 814 | 774 | 110 | 112 | 550 | 5 | 32 | |||||||||
| 1000×800 | 1000×800 | 802 | 914 | 974 | 109 | 110 | 654 | 6 | 31 | |||||||||
| 1000×1000 | 1000×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 36 | |||||||||
| 1200×600 | 1200×600 | 1202 | 602 | 1314 | 714 | 1274 | 674 | 115 | 116 | 112 | 113 | 1041 | 448 | 9 | 4 | 34 | ||
| 1200×700 | 1200×700 | 702 | 814 | 774 | 110 | 112 | 550 | 5 | 36 | |||||||||
| 1200×800 | 1200×800 | 802 | 914 | 874 | 115 | 116 | 654 | 6 | 38 | |||||||||
| 1200×1000 | 1200×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 40 | |||||||||
| 1200×1200 | 1200×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 41 | |||||||||
| 1400×700 | 1400×700 | 1402 | 702 | 1514 | 814 | 1474 | 774 | 110 | 114 | 110 | 112 | 1254 | 550 | 11 | 5 | 40 | ||
| 1400×800 | 1400×800 | 802 | 914 | 874 | 109 | 110 | 654 | 6 | 42 | |||||||||
| 1400×900 | 1400×900 | 902 | 1014 | 974 | 121 | 124 | 726 | 6 | ||||||||||
| 1400×1000 | 1400×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 44 | |||||||||
| 1400×1210 | 1400×1210 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 48 | |||||||||
| 1500×800 | 1500×800 | 1502 | 802 | 1614 | 914 | 1574 | 874 | 116 | 122 | 109 | 110 | 1342 | 654 | 6 | 42 | |||
| 1500×900 | 1500×900 | 902 | 1014 | 974 | 121 | 124 | 726 | |||||||||||
| 1500×1000 | 1500×1000 | 1002 | 114 | 1074 | 120 | 117 | 840 | 7 | 44 | |||||||||
| 1500×1200 | 1500×1200 | 1202 | 1314 | 1274 | 116 | 115 | 10 | 9 | 48 | |||||||||
| 1600×1000 | 1600×1000 | 1602 | 1002 | 1714 | 114 | 1674 | 1074 | 117 | 120 | 120 | 117 | 1440 | 840 | 12 | 7 | 36/36 | 18 | 46 |
| 1600×1200 | 1600×1200 | 1202 | 1314 | 1274 | 116 | 115 | 1044 | 9 | 50 | |||||||||
| 1600×1400 | 1600×1400 | 1402 | 1728 | 1528 | 1678 | 1478 | 139 | 140 | 134 | 136 | 1400 | 1206 | 10 | 38/38 | 20 | 46 | ||
| 1600×1600 | 1600×1600 | 1602 | 1728 | 1678 | 140 | 139 | 1400 | 10 | 48 | |||||||||
| 1800×900 | 1800×900 | 1802 | 902 | 1914 | 1014 | 1874 | 974 | 118 | 117 | 121 | 124 | 1638 | 726 | 14 | 6 | 36/36 | 22 | |
| 1800×1000 | 1800×1000 | 1002 | 1114 | 1074 | 120 | 117 | 840 | 7 | 50 | |||||||||
| 1800×1200 | 1800×1200 | 1202 | 1928 | 1328 | 1878 | 1278 | 135 | 134 | 142 | 142 | 1638 | 9914 | 12 | 46 | ||||
| 1800×1400 | 1800×1400 | 1402 | 528 | 1478 | 134 | 136 | 1026 | 9 | 50 | |||||||||
| 1800×1800 | 1800×1800 | 1802 | 1928 | 1878 | 135 | 1608 | 12 | 56 | ||||||||||
| 2000×1000 | 2000×1000 | 1004 | 1130 | 1080 | 135 | 135 | 810 | 6 | 46 |
| 1 | T≤350℃ | A | Ⅰ | Q235A | Q235A | 隔熱保溫層填充硅酸鋁纖維棉，耐熱襯里采用迷宮式結構 |
| 2 | 350℃＜T＜650℃ | B | Ⅱ | Q235、16Mm | 16Mm | |
| 3 | 650℃＜T＜1200℃ | C | Ⅲ | 16Mm | 16Mn |
| Ⅰ類圈帶為 | Ⅱ類圈帶為 | Ⅲ類圈帶為 | |
| ~層 | 面層硅橡膠玻璃纖維織物布 | 面層硅橡膠玻璃纖維織物布 | 面層硅橡膠玻璃纖維織物布 |
| 第二層 | 夾絲玻璃纖維布 | 工業用帆布 | 工業用帆布 |
| 第三層 | 石棉簾布 | 石棉簾布 | 硅酸鋁玻璃纖布 |
| 第四層 | 聚乙烯薄膜 | 玻璃纖維毯 | 石棉布 |
| 第五層 | 石棉毯 | 石棉布 | 鋯玻璃纖維毯 |
| 第六層 | 不銹鋼金屬絲網 | 絲玻璃纖維布 | 夾絲玻璃纖維布 |
| 第七層 | 不銹鋼金屬絲網 | 不銹鋼金屬絲網 | 不銹鋼金屬絲網 |
