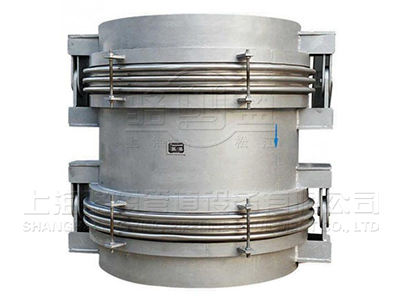

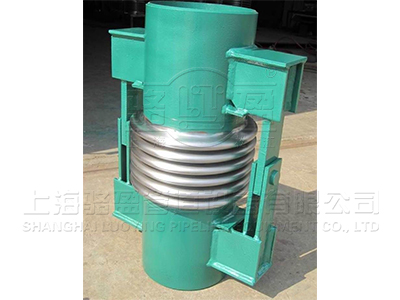

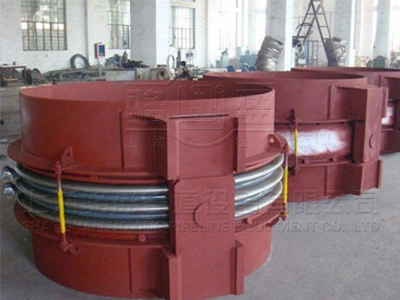

JJL型鉸鏈波紋補償器是由接管、波紋管及與接管相連的一對鉸鏈構成。補償器的鉸鏈具有承受內壓推力的能力。
鉸鏈波紋補償器安裝使用注意事項
1.不銹鋼波紋補償器兩個或三個配套使用
2.安裝時不銹鋼補償器的鉸鏈轉動平面與位移平面一致。
鉸鏈型波紋管補償器性能特點：br/>單式鉸鏈型波紋補償器通過其角度的變化來吸收管線、輸送通道或容器等沿其軸向方向因熱膨脹或收縮所引起的角向位移。通常兩件或三件組合使用，補償量與兩件產品間距離成正比，其優點是體積小，重量輕，產品壓力推力由鉸鏈構件承受, 角向鉸鏈波紋補償器可以補償管線在任意方向的角位移。
作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
|
通徑 Diameter DN |
波數 Number of wave |
壓力等級Pressure grade Mpa |
||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||
|
長度Length mm角向補償量Angular compensation angular unit mm度剛度angular unit Stiffness N.m/
|
||||||
| 150 | 4 | 600/±6.1/12 | 600/±5.0/23 | 600/±4.3/36 | 600/±3.47/76 | 600/±3.0/87 |
| 200 | 600/±8.9/23 | 66/±6.4/50 | 650/±5.1/115 | 650/±4.3/115 | 700/±3.5/278 | |
| 250 | 600/±6.8/36 | 600/±4.9/79 | 650/±3.6/200 | 650/±3.3/320 | 700/±3.8/489 | |
| 300 | 650/±7.2/36 | 650/±4.9/109 | 650/±4.0/278 | 750/±3.5/488 | 750/±3.2/594 | |
| 350 | 650/±7.0/49 | 650/±3.9/109 | 700/±3.3/314 | 750/±2.8/765 | 800/±2.7/832 | |
| 400 | 650/±5.5/78 | 660/±4.2/123 | 700/±3.5/502 | 750/±2.6/987 | 850/±3.0/1186 | |
| 450 | 750/±5.0/98 | 750/±3.4/293 | 750/±2.9/754 | 850/±2.9/1675 | 1000/±2.2/1312 | |
| 500 | 750/±5.1/121 | 750/±3.3/469 | 750/±2.2/987 | 850/±1.9/1532 | 1000/±2.3/2145 | |
| 600 | 850/±6.1/187 | 850/±4.4/399 | 900/±3.2/1869 | 1000/±2.9/1150 | 1100/±2.0/2254 | |
| 700 | 850/±5.9/185 | 850/±4.2/577 | 950/±3.8/768 | 1100/±3.0/1507 | ||
| 800 | 900/±5.5/455 | 900/±3.4/764 | 1000/±3.9/1665 | 1100/±2.6/2987 | ||
| 900 | 900/±4.9/364 | 900/±3.3/1054 | 1100/±3.8/1562 | 1200/±2.2/3398 | ||
| 1000 | 1000/±5.1/948 | 1000/±3.2/2020 | 1100/±2.9/5648 | 1200/±2.5/5064 | ||
| 1100 | 1000/±4.2/765 | 1000/±3.1/2525 | 1100/±2.8/7589 | 1300/±2.6/7356 | ||
| 1200 | 1000/±4.1/769 | 1000/±2.8/3386 | 1200/±3.1/9870 | 1400/±2.9/7598 | ||
| 1400 | 1100/±3.1/1336 | 1100/±2.2/5648 | 1200/±2.2/16630 | |||
| 1500 | 1100/±3.9/1864 | 1100/±2.1/6489 | 1300/±2.5/13353 | |||
| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 立板 | 4 |
| 4 | 銷軸 | 1 |
| 5 | 拉板 | 2 |
| 6 | 中間管 | 1 |
