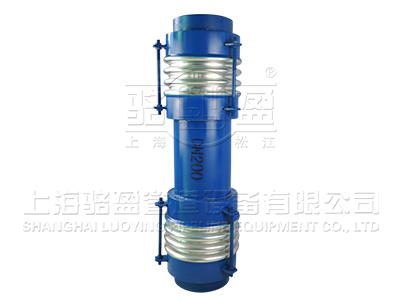

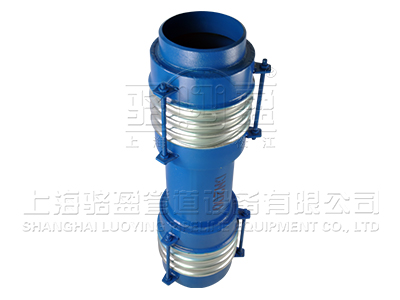

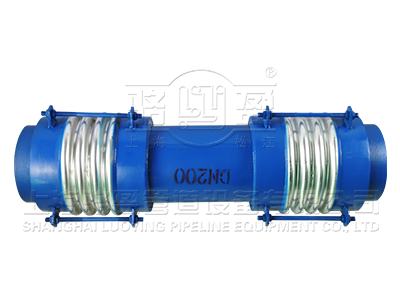

煤粉管道專用三維波紋補償器的橫向補償量較軸向補償量大，而橫向剛度又小于軸向剛度，所以在管線布局條件下盡可能選擇水平安裝方式。設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。三維波紋補償器剛度小，且不會發生運動受阻。因此，按上述二種安裝方式時恒力吊架有時可以省略。能否省略應由設計部門來定。從固定支架到風箱間的煤粉管道可按補償要求在任意水平管段上設計補償器。管道的重量需要有剛吊或恒力吊架支承，不允許用補償器承受管道的重量。一個補償段（爐與固定支架或風箱間）只允許有一個補償器，不允許在一個補償器段內與其它類型補償器混用。安裝、吊運及焊接施工時不應損傷、碰撞波紋管。BYZMF型煤粉管道新型三向波紋補償器在管道(煙、風管道)中間設置的、能補償管道軸向的熱脹冷縮量并保持管道密封性的裝置。由于它作為一種能自由伸縮的彈性補償元件，已廣泛應用在化工、冶金、核能等部門。
BYZMF型煤粉管道新型三向波紋補償器工作可靠、性能良好、結構緊湊等優點，良好的材質能夠適應多種復雜特殊的安裝環境，密封性能優良確保了管道運行的穩定性，大大減少了人工的維護時間。能夠補償軸向，橫向和角向的位移，延長了管道的使用壽命。耐高溫、不漏粉、不積粉、位移剛度小；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
BYZMF型煤粉管道新型三向波紋膨脹節：
1、同時吸引任意方向位移時，應滿足下述計算式：
X≤XO，且，Y≤Ym式中X、Y為實際軸向和橫向補償量，Y可以是任意向橫向位移的矢量和。
2、產品代號中的1要按所需長度填寫，如WZMF500×8-J-2200，則產品的交付長度為2200毫米。
3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。
BYZMF型煤粉管道新型三向波紋膨脹節設計依據：
由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，我廠設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償?shù)男乱蟆?br />設計壓力：PN≤0.5MPa
設計溫度：T＝450℃
BYZMF型煤粉管道新型三向波紋膨脹節適用范圍：
適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。
適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。該產品耐高溫、不漏粉、不積粉、位移剛度??；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
| 產品代號J 接管連接F 法蘭連接L Code J for connection tube/F for Flange L Total length |
公稱通徑Nominal Diameter DN(mm) |
軸向補償量Axial compensation mm | 軸向剛度Axial Stiffness KXN/mm | a系數a coefficient ym 橫向很大補償量Max Horizontal compensation mmKY橫向剛度Horizontal Stiffness N/mm | 徑向很大外型尺寸Max radial size mm | 接管端面尺寸Size of connection tube d×s | ||||||||
| 1=1500 | 1=2000 | 1=2500 | 1=3000 | 法蘭尺寸Flange Size JB81-59 | ||||||||||
| a | YmKY0 | a | YmKY0 | a | YmKY0 | a | YmKY0 | |||||||
| BYZMF300×8-JF- | Ф300 | 140 | 193 | 1.4 |
200 20 |
1.5 |
300 9 |
1.5 |
400 5 |
1.5 |
500 3 |
Ф580 | Ф3258 | |
| BYZMF300×12-JF- | 220 | 129 | 2 |
200 13 |
2.07 |
300 6 |
2.13 |
400 3 |
2.2 |
500 2 |
Ф395 | Ф12-23 | ||
| BYZMF350×8-JF- | Ф350 | 140 | 215 | 1.25 |
200 27 |
1.33 |
300 12 |
1.38 |
400 7 |
1.36 |
500 4 |
Ф540 | Ф377×8 | |
| BYZMF350×12-JF- | 210 | 143 | 1.75 |
200 18 |
1.83 |
300 8 |
1.88 |
400 5 |
1.9 |
500 3 |
Ф445 | Ф12-23 | ||
| BYZMF400×8-JF- | Ф400 | 200 | 236 | 1.15 |
200 23 |
1.2 |
300 16 |
1.25 |
400 9 |
1.24 |
500 6 |
Ф687 | Ф426×8 | |
| BYZMF400×12-JF- | 300 | 158 | 1.69 |
200 24 |
2.37 |
300 6 |
1.78 |
400 6 |
1.8 |
500 4 |
Ф495 | Ф16-23 | ||
| BYZMF450×8-JF- | Ф450 | 200 | 302 | 1.4 |
200 35 |
1.47 |
300 25 |
1.5 |
400 14 |
1.56 |
500 9 |
Ф700 | Ф478×8 | |
| BYZMF450×12-JF- | 300 | 302 | 2 |
200 36 |
2.07 |
300 16 |
2.13 |
400 9 |
2.2 |
500 6 |
Ф550 | Ф16-23 | ||
| BYZMF500×8-JF- | Ф500 | 200 | 321 | 1.25 |
200 70 |
1.37 |
300 31 |
1.38 |
400 18 |
1.4 |
500 11 |
Ф806 | Ф529×8 | |
| BYZMF500×12-JF- | 300 | 214 | 1.7 |
200 45 |
1.83 |
300 20 |
1.95 |
400 12 |
2 |
500 7 |
Ф600 | Ф12-23 | ||
| BYZMF600×8-JF- | Ф600 | 200 | 352 | 1.1 |
200 99 |
1.17 |
300 45 |
1.2 |
400 25 |
1.22 |
500 16 |
Ф920 | Ф603×8 | |
| BYZMF600×12-JF- | 300 | 235 | 1.5 |
200 65 |
1.83 |
300 29 |
1.78 |
400 17 |
1.72 |
500 11 |
Ф705 | Ф20-25 | ||
| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 中間接管 | 1 |
| 4 | 螺栓 | n |
| 5 | 螺母 | 4n |
| 6 | 環板 | 2 |
